TimberRack

Modular 3D-Printed Wooden 19" Server Frame for Home Labs

Ein leichter, anpassbarer Rack-Rahmen aus 3D-gedruckten Verbindern und 25-mm-Holzstangen. Der Rechner hilft beim Zuschnitt der Holzstangen für verschiedene Rack-Höhen und Hardware-Tiefen.

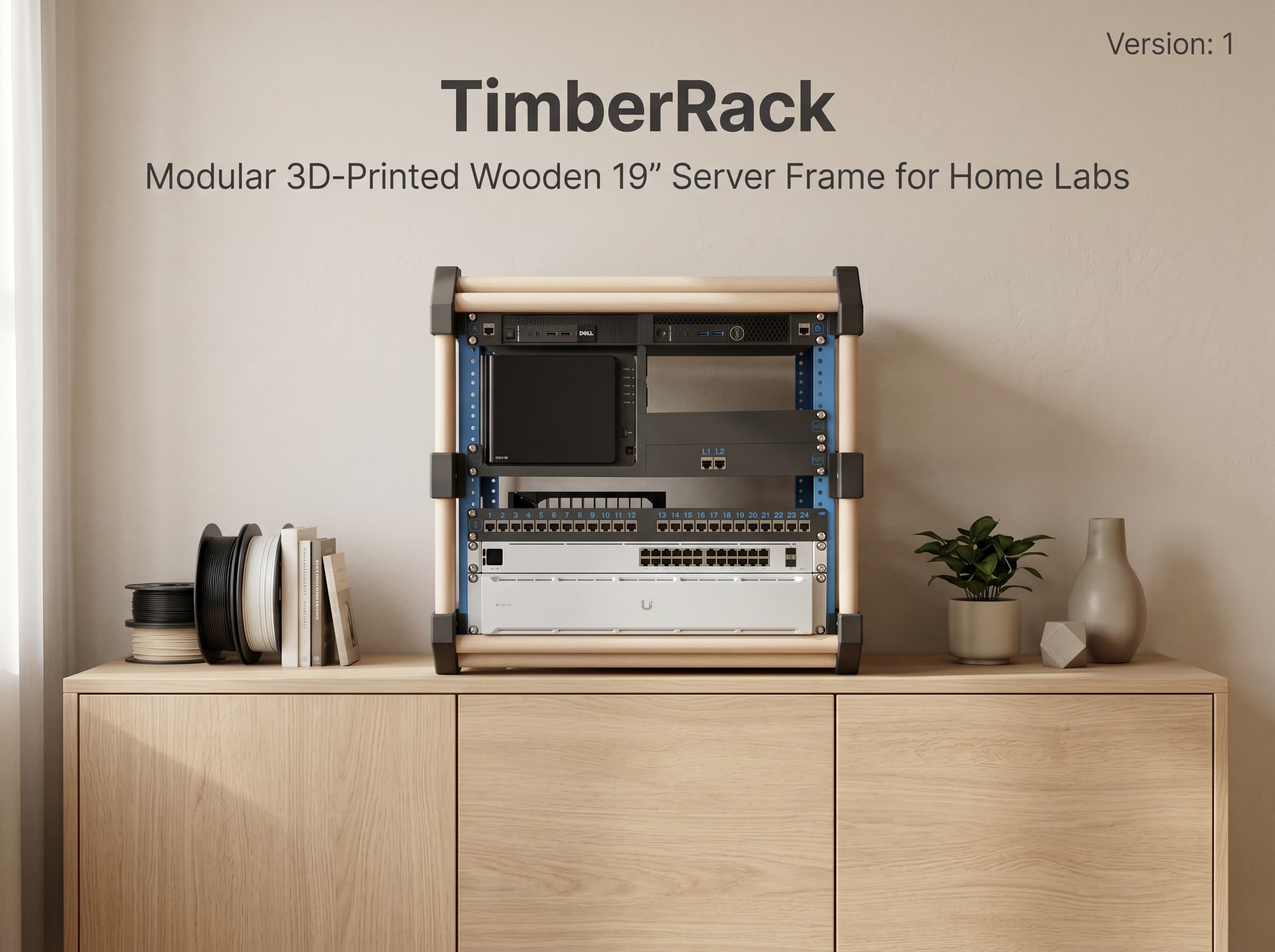

TimberRack Serverrahmen mit Netzwerkhardware auf einem Holzschrank

Modularer Aufbau

Stackbares Grunddesign mit 3U-, 4U-, 5U- und 6U-Schienenvarianten.

Einfache Materialien

3D-gedruckte Verbinder, 25-mm-Holzstangen und Standardschrauben.

TimberRack-Rechner

Material & Zuschnitt für dein TimberRack

Gib Rack-Höhe, Tiefe und Rohstangenlänge ein. Der Rechner erstellt daraus die Teileliste für Holzstangen, 3D-Druckteile, Schrauben, Inserts und den optimierten Zuschnitt.

Maße

1 HE entspricht 44,45 mm. Für den Halteversatz werden insgesamt 18 mm abgezogen.

Höhenberechnung

(44,45 mm x 10 HE) - 18 mm = 426,5 mm

Teileliste & Materialbedarf

Berechnet Holzstangen, Rohstangen, 3D-Druckteile, Schrauben und Inserts aus deinen aktuellen Eingaben.

Empfohlene Rail-Kombination

Diese Aufteilung wird pro Anschraubleiste gebaut. Die angezeigte Stückliste darunter rechnet direkt für vorne und hinten auf beiden Rack-Seiten.

5HE Rail
5HE Rail
1x Rail Extension Blocks pro Anschraubleiste
4x Rail Extension Blocks für alle vier Anschraubleisten

Gesamtanzahl Stangen

25

Druckteile gesamt

30

Schrauben/Inserts gesamt

94

Holzstangen

8xBreite561 mm · festes Außenmaß
8xHöhe426,5 mm · 10 HE mit 9 mm Versatz oben und unten
8xTiefe300 mm · an die einzubauende Hardware anpassen
1xUntere Mittelstrebe511 mm · für schwere Hardware unten mittig
12xRohstangen für den Zuschnitt1.000 mm · je Rohstange

3D-Druckteile

4xCorner Bracket(CB)
4xCorner Bracket - Mirrored(CB-M)
4xRail Mount(RM)
4xRail Mount - Mirrored(RM-M)
1xBottom Load Support(BLS)
1xBottom Load Support - Mirrored(BLS-M)
8x5HE Rail2x pro Anschraubleiste
4xRail Extension BlocksWird benötigt, wenn pro Anschraubleiste mehr als ein Rail-Segment verbunden werden muss.

Schrauben & Inserts

16xM4 Inserts2x je Corner Bracket (CB/CB-M)
16xM4 x 12 mm Schrauben2x je Rail Mount (RM/RM-M)
62xSpax-Schrauben54x Grundbedarf · 4x Rail Extension Blocks x 2

Intelligenter Schnittplan

Der Optimierer verteilt alle benötigten Holzstücke auf deine Rohstangenlänge und berücksichtigt die Schnittbreite der Säge.

Benötigte Rohstangen

12

Gesamtverschnitt inkl. Schnittverlust

1.189 mm

Materialausnutzung

90,09 %

Rohstange 1

belegt inkl. Schnitte: 993,5 mm · Rest: 6,5 mm

1.000 mm
561
426,5
6,5
Breite 561 mm
Höhe 426,5 mm
2x Schnittverlust 3 mm

Rohstange 2

belegt inkl. Schnitte: 993,5 mm · Rest: 6,5 mm

1.000 mm
561
426,5
6,5
Breite 561 mm
Höhe 426,5 mm
2x Schnittverlust 3 mm

Rohstange 3

belegt inkl. Schnitte: 993,5 mm · Rest: 6,5 mm

1.000 mm
561
426,5
6,5
Breite 561 mm
Höhe 426,5 mm
2x Schnittverlust 3 mm

Rohstange 4

belegt inkl. Schnitte: 993,5 mm · Rest: 6,5 mm

1.000 mm
561
426,5
6,5
Breite 561 mm
Höhe 426,5 mm
2x Schnittverlust 3 mm

Rohstange 5

belegt inkl. Schnitte: 993,5 mm · Rest: 6,5 mm

1.000 mm
561
426,5
6,5
Breite 561 mm
Höhe 426,5 mm
2x Schnittverlust 3 mm

Rohstange 6

belegt inkl. Schnitte: 993,5 mm · Rest: 6,5 mm

1.000 mm
561
426,5
6,5
Breite 561 mm
Höhe 426,5 mm
2x Schnittverlust 3 mm

Rohstange 7

belegt inkl. Schnitte: 993,5 mm · Rest: 6,5 mm

1.000 mm
561
426,5
6,5
Breite 561 mm
Höhe 426,5 mm
2x Schnittverlust 3 mm

Rohstange 8

belegt inkl. Schnitte: 993,5 mm · Rest: 6,5 mm

1.000 mm
561
426,5
6,5
Breite 561 mm
Höhe 426,5 mm
2x Schnittverlust 3 mm

Rohstange 9

belegt inkl. Schnitte: 909 mm · Rest: 91 mm

1.000 mm
300
300
300
91
Tiefe 300 mm
Tiefe 300 mm
Tiefe 300 mm
3x Schnittverlust 3 mm

Rohstange 10

belegt inkl. Schnitte: 909 mm · Rest: 91 mm

1.000 mm
300
300
300
91
Tiefe 300 mm
Tiefe 300 mm
Tiefe 300 mm
3x Schnittverlust 3 mm

Rohstange 11

belegt inkl. Schnitte: 817 mm · Rest: 183 mm

1.000 mm
511
300
183
Untere Mittelstrebe 511 mm
Tiefe 300 mm
2x Schnittverlust 3 mm

Rohstange 12

belegt inkl. Schnitte: 303 mm · Rest: 697 mm

1.000 mm
300
697
Tiefe 300 mm
1x Schnittverlust 3 mm

Hinweis: Der Plan rechnet pro Teil mit einem Schnittverlust. Wenn du ein Endstück ohne zusätzlichen Schnitt nutzen kannst, fällt der echte Rest entsprechend etwas größer aus.

Aufbauanleitung

Zusammenbauanleitung

Die Anleitung führt dich von der Vorbereitung der Druckteile über die beiden Seitenteile bis zum finalen Rahmen.

Vorbereitung

Corner Brackets vorbereiten

Setze zuerst die Gewindeeinsätze in die Corner Brackets ein und schraube danach die passenden Rail Mounts an.

Wichtig
  • Alle 8 Corner Brackets bekommen jeweils 2 M4 Inserts.
  • Zu jedem Corner Bracket (CB) gehört ein Rail Mount (RM).
  • Zu jedem Corner Bracket - Mirrored (CB-M) gehört ein Rail Mount - Mirrored (RM-M).
  • Die Kürzel in Klammern sind mit -0,2 mm Versatz auf die Teile gedruckt, damit du sie eindeutig identifizieren kannst.
  • Jeder RM/RM-M wird mit 2x M4 x 12 mm am passenden Corner Bracket befestigt.
  • Die Rail Mounts müssen sauber anliegen, damit die blauen Rack-Rails später gerade geführt werden.

Vorbereitungsschritte

Erst werden die Inserts gesetzt, danach werden RM und RM-M an die passenden Corner Brackets geschraubt.

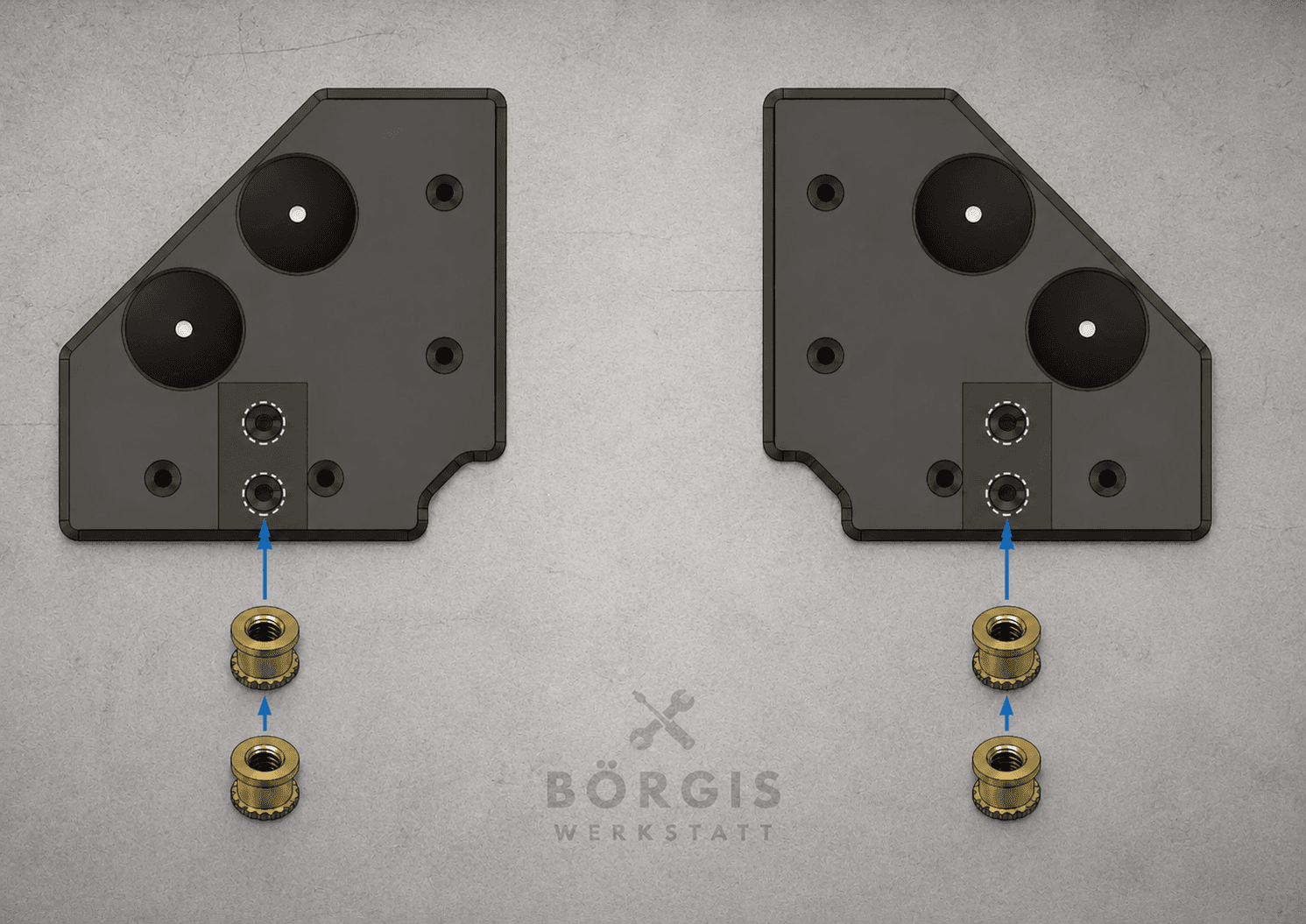

2x M4 Inserts in jeden Corner Bracket einsetzen

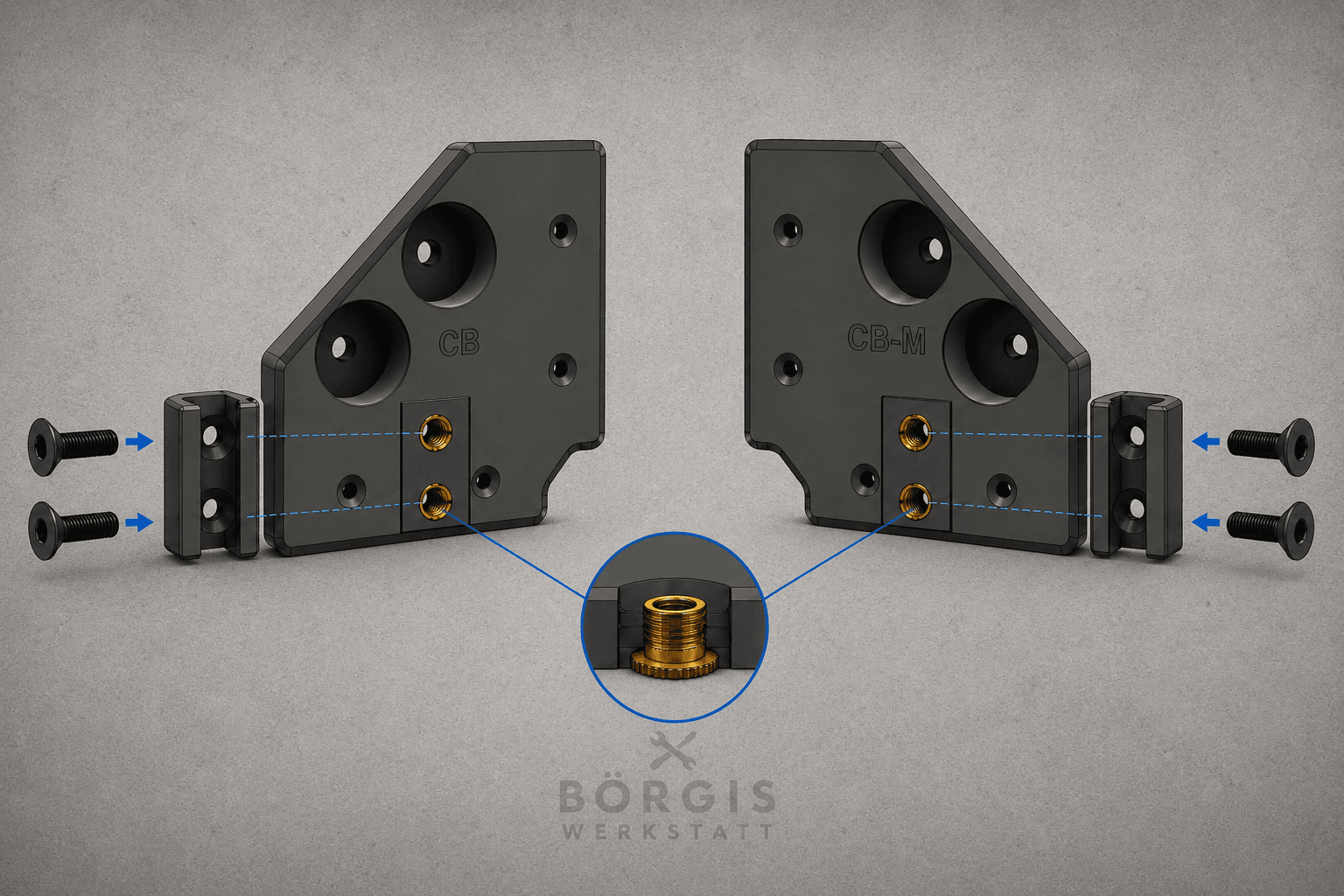

RM und RM-M mit 2x M4 x 12 mm verschrauben

Schritt 1
2x bauen

Seitenteile montieren

Baue zuerst ein Seitenteil vollständig auf und wiederhole den Ablauf anschließend gespiegelt für die zweite Seite.

Wichtig
  • Die Rail Mounts (RM/RM-M) zeigen später nach innen zu den Rack-Rails.
  • Für die linke Seite nutzt du Bottom Load Support - Mirrored (BLS-M), für die rechte Seite Bottom Load Support (BLS).
  • Beide Seitenteile brauchen die gleiche Rail-Aufteilung und die gleiche Rack-Höhe.
1

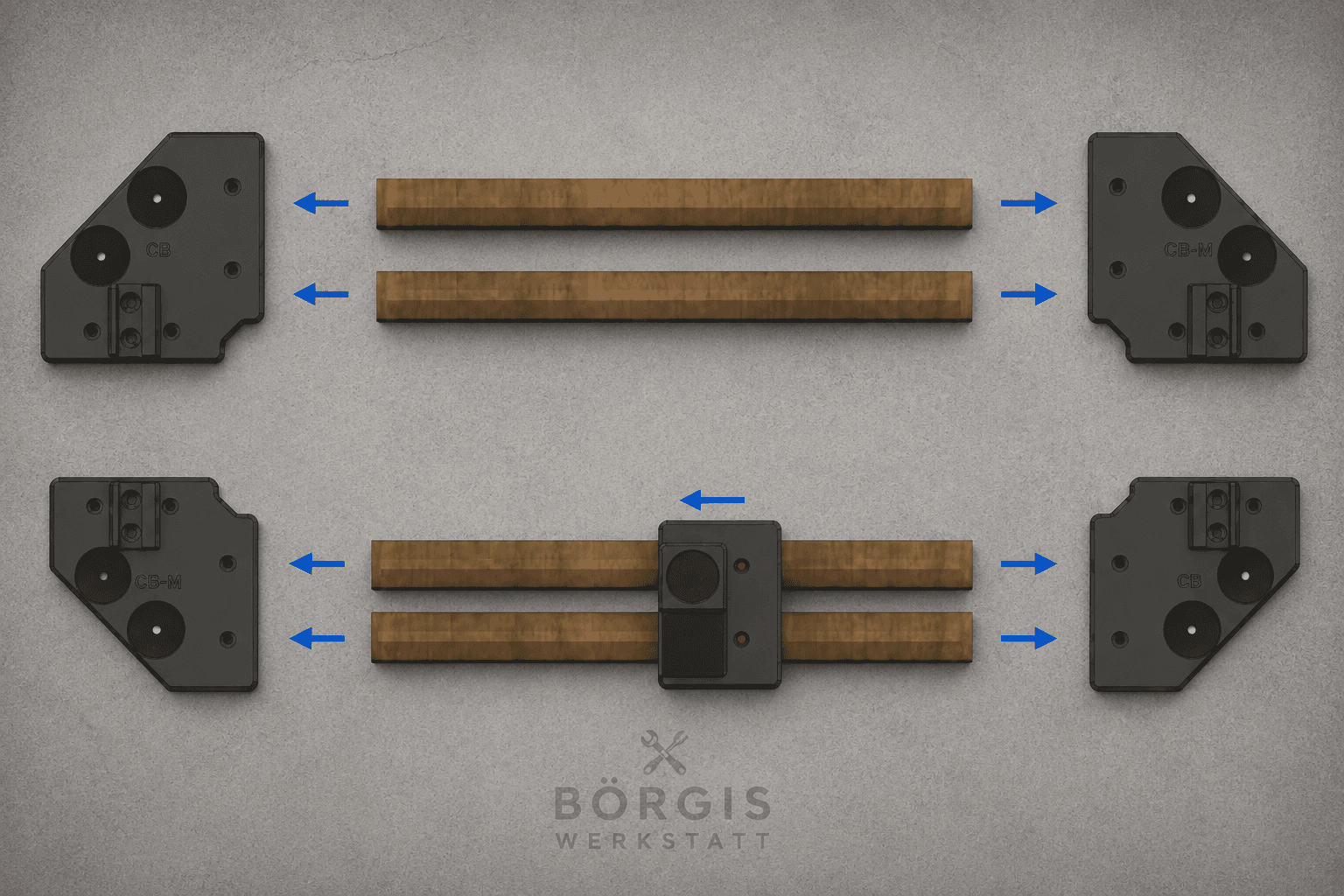

Obere und untere Baugruppe vorbereiten

Stecke die Breiten-Holzstangen oben zuerst in einen Corner Bracket und danach in einen Corner Bracket - Mirrored. Unten wird zuerst der passende Bottom Load Support auf die Holzstangen geschoben, danach folgen Corner Bracket - Mirrored und Corner Bracket.

2

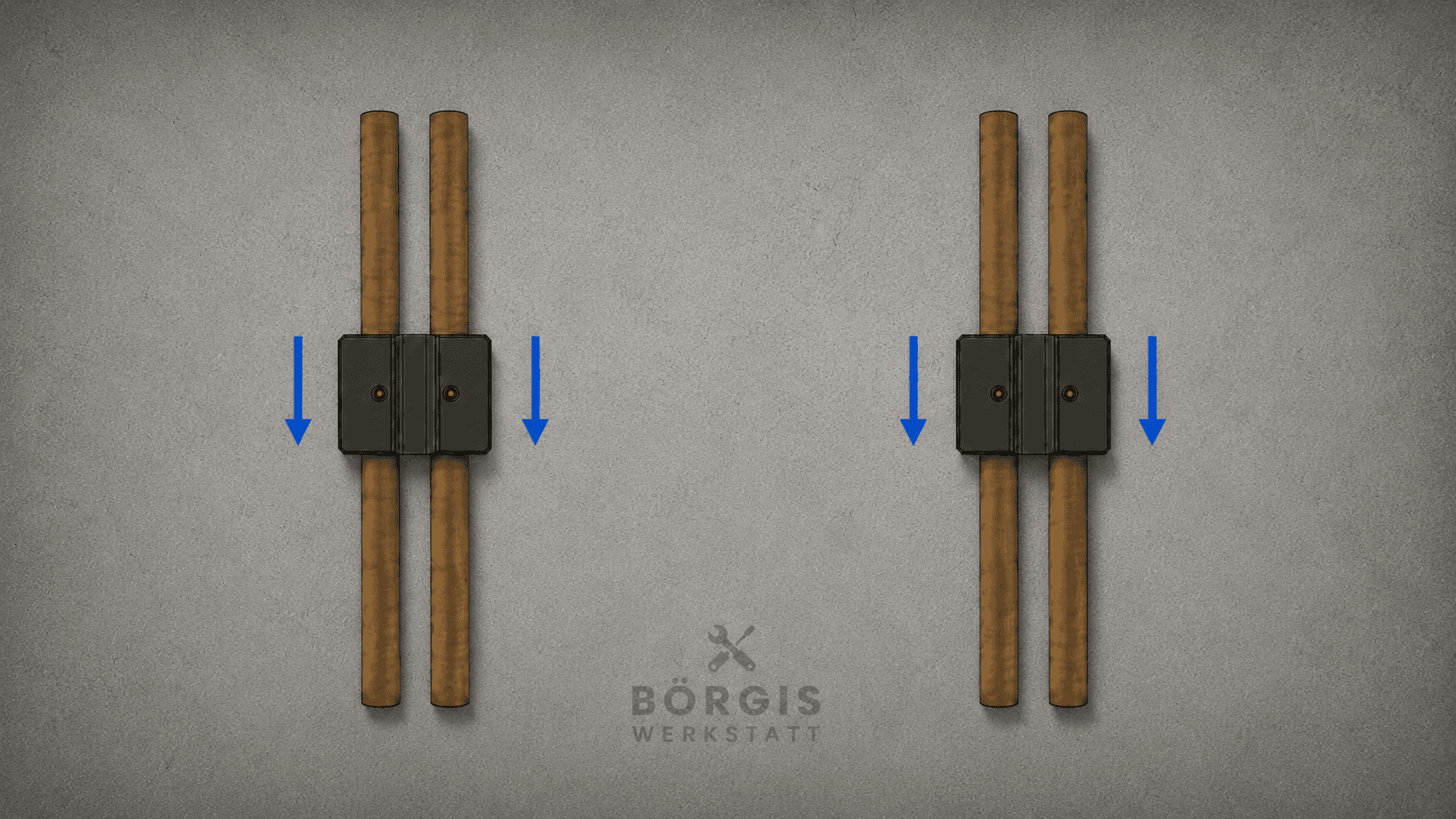

Höhen-Stangenpaare vorbereiten

Bereite die beiden Stangenpaare für die Rack-Höhe vor. Falls deine Rail-Aufteilung Rail Extension Blocks benötigt, schiebe sie jetzt auf die Holzstangen und positioniere sie grob an den späteren Übergängen.

3

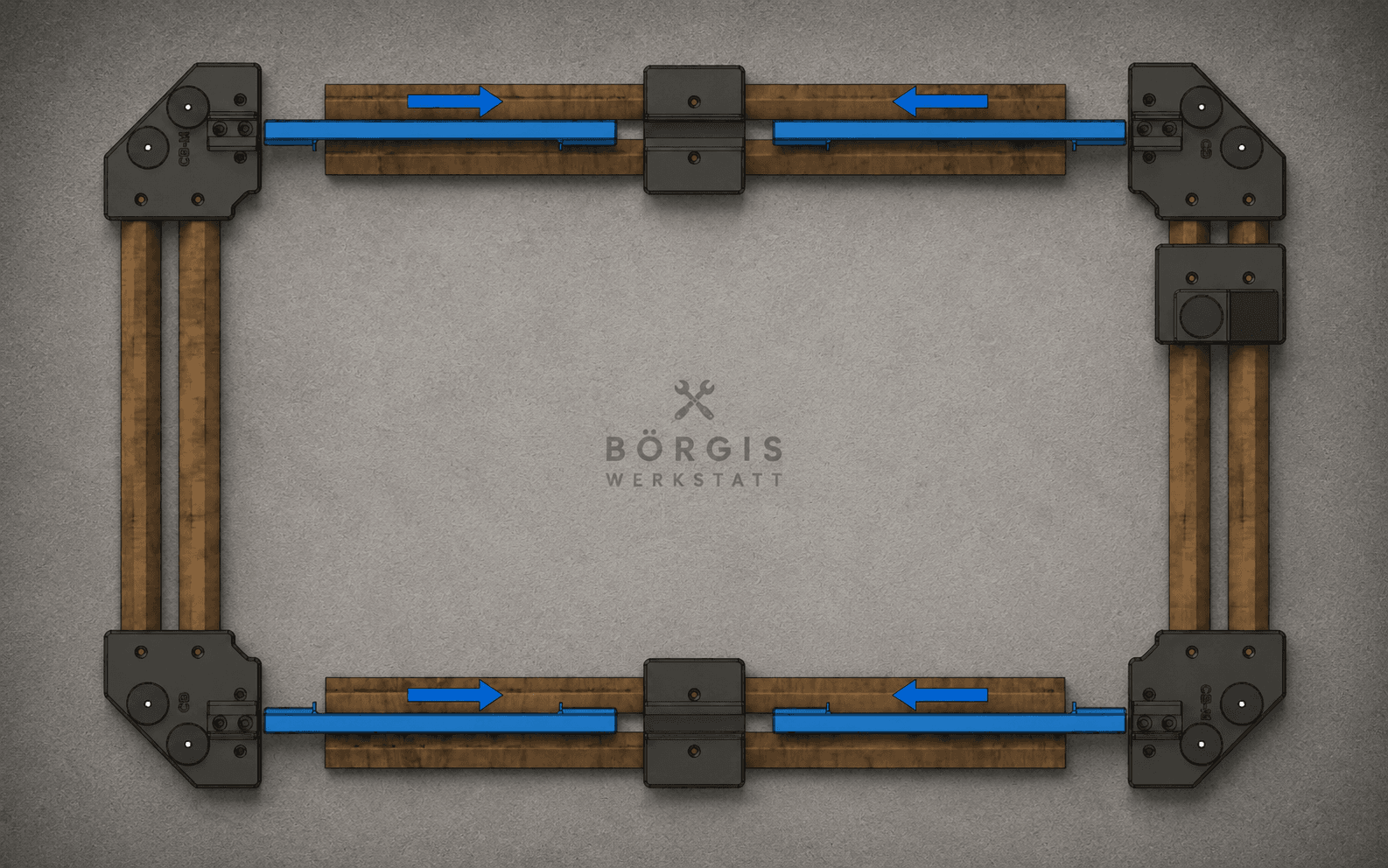

Mehrteilige Rails verbinden

Wenn eine Anschraubleiste aus mehreren Rail-Segmenten besteht, schiebe die Rails von außen auf die Rail Extension Blocks. Sie werden hier nur verbunden und noch nicht endgültig ausgerichtet.

4

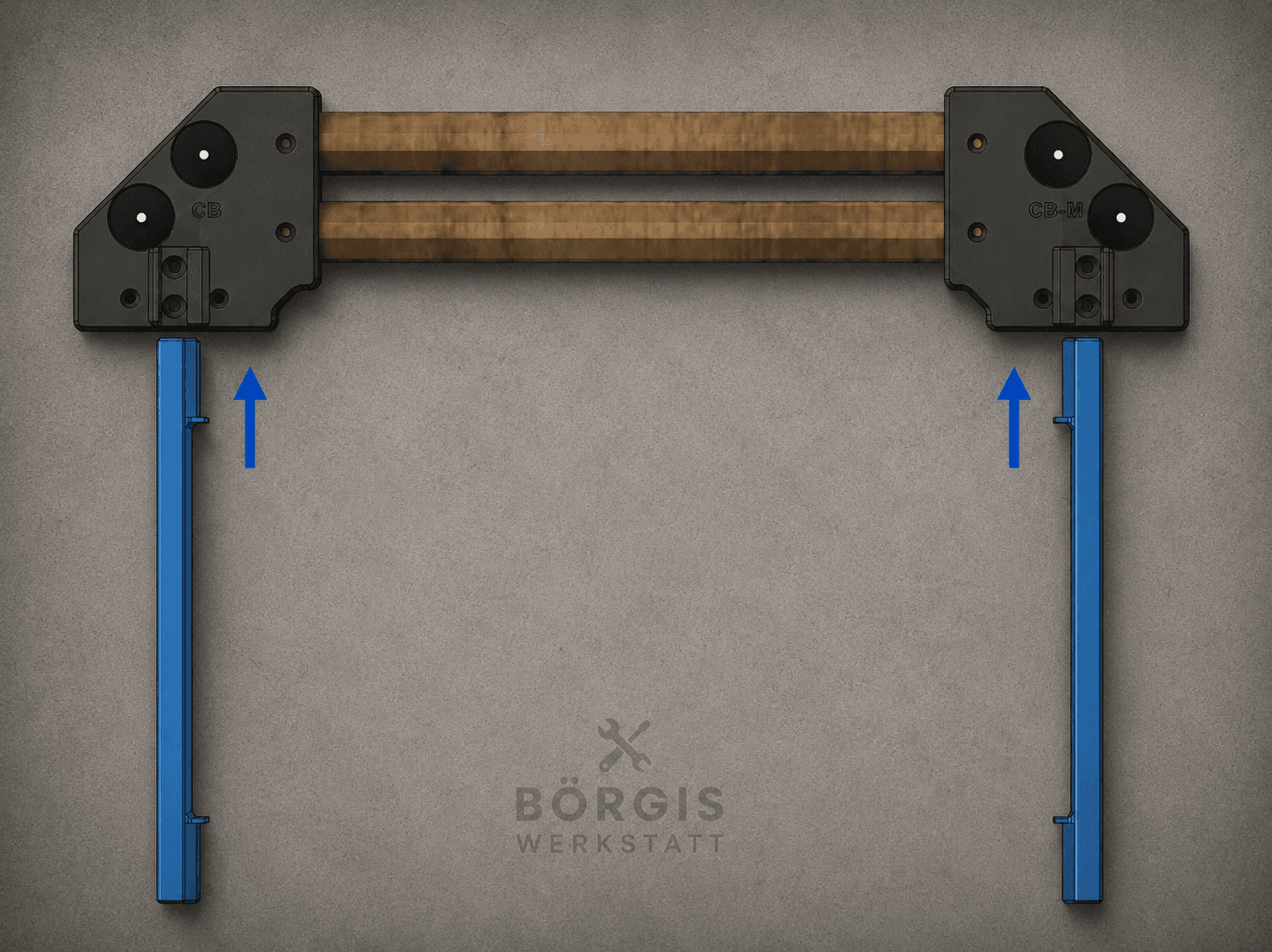

Einteilige Rails direkt einsetzen

Wenn pro Anschraubleiste nur eine Rail benötigt wird, überspringst du die Rail Extension Blocks und schiebst die Rail direkt von unten in den oberen Teil des Seitenteils.

5

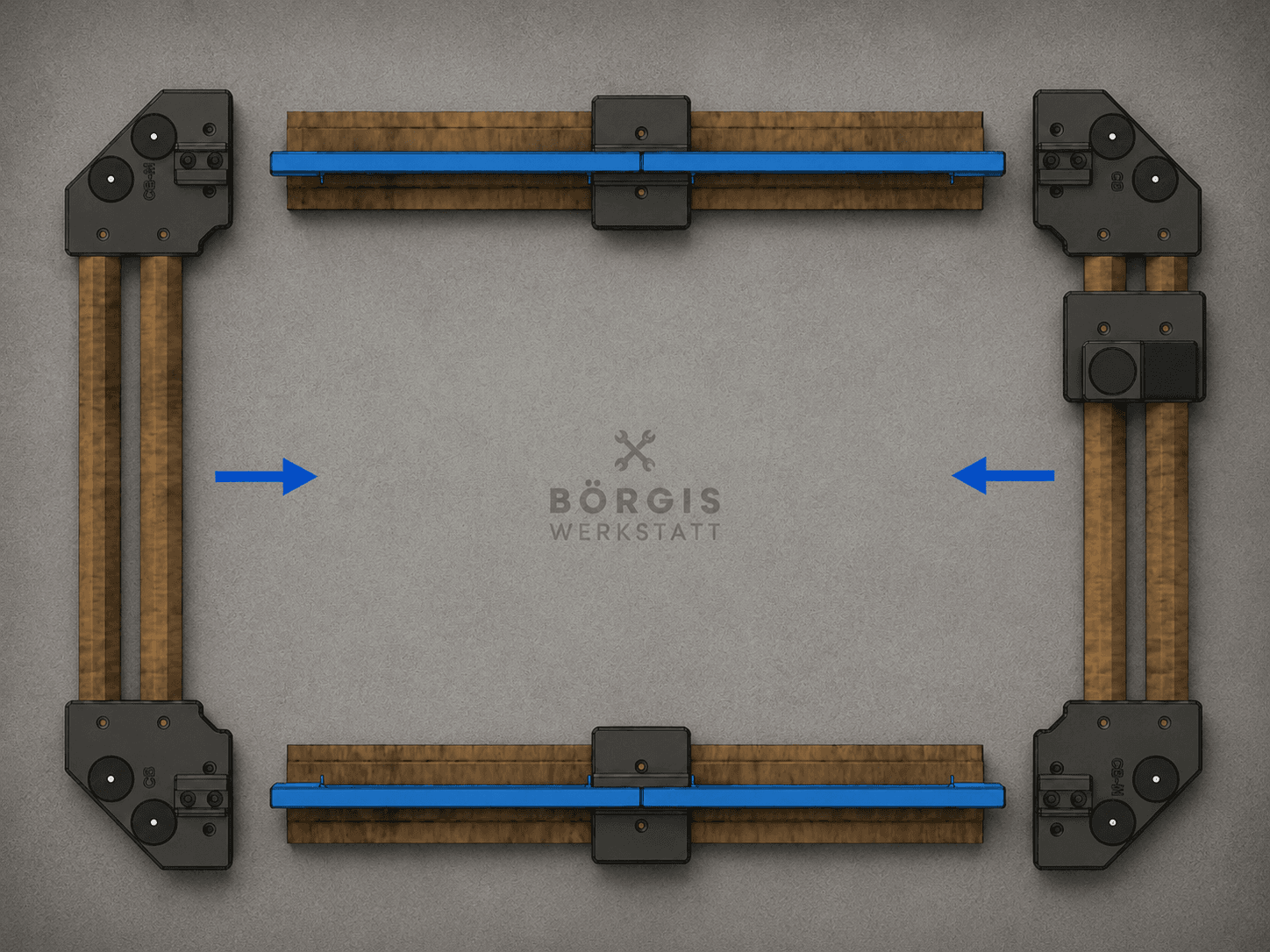

Seitenteil fertig zusammenstecken

Stecke nun die obere und untere Baugruppe auf die Höhen-Stangenpaare. Achte darauf, dass die Rails sauber in die Rail Mounts rutschen. Beim Single-Rail-Setup ist es einfacher, zuerst beide Höhen-Stangenpaare in die obere Baugruppe zu schieben und danach gemeinsam in die untere Baugruppe einzusetzen.

Fertige Seitenteile

So sollten die linke und rechte Seite am Ende von Schritt 1 aussehen. Prüfe besonders die Ausrichtung der Rail Mounts, der Rails und des Bottom Load Supports.

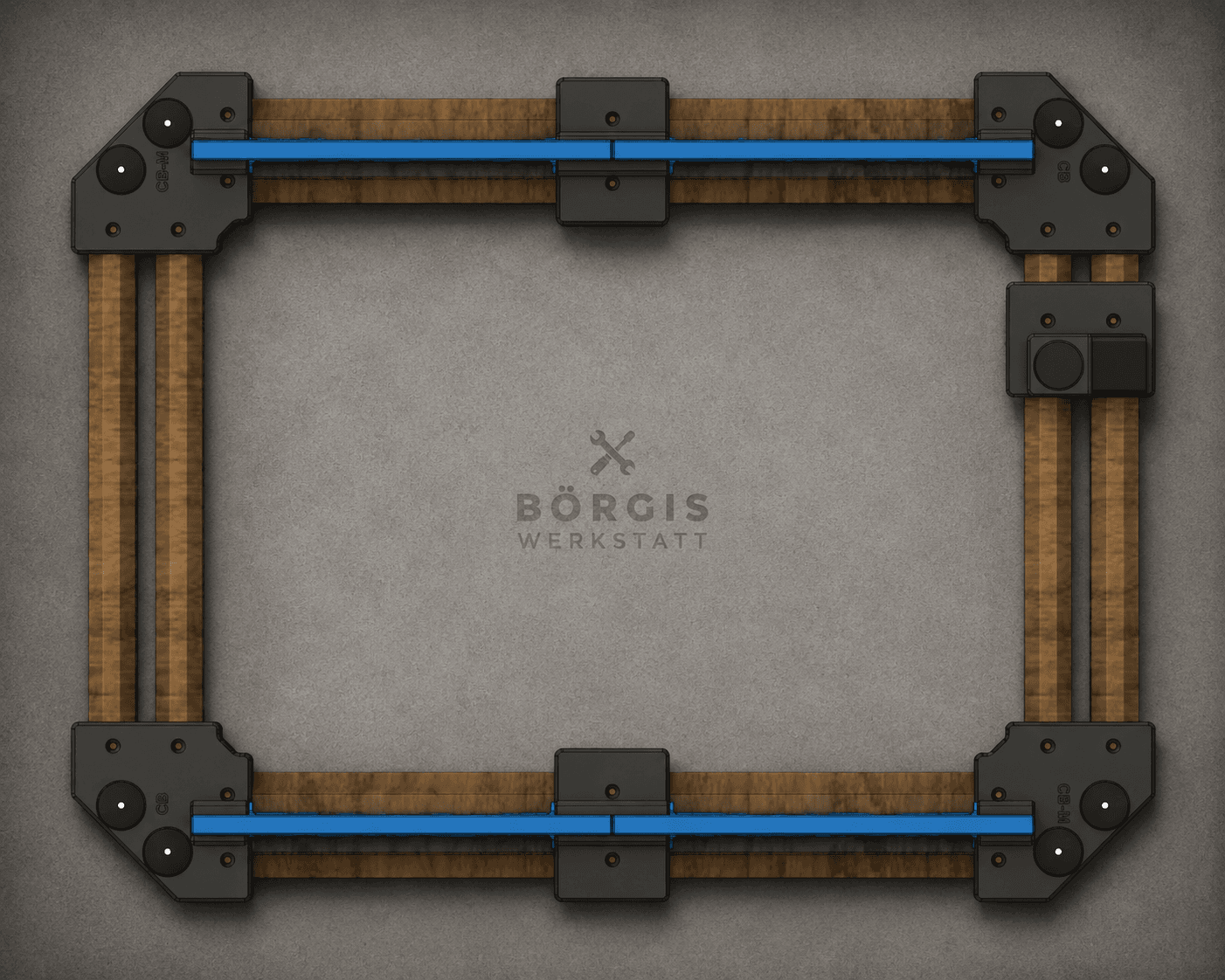

Linkes Seitenteil fertig montiert

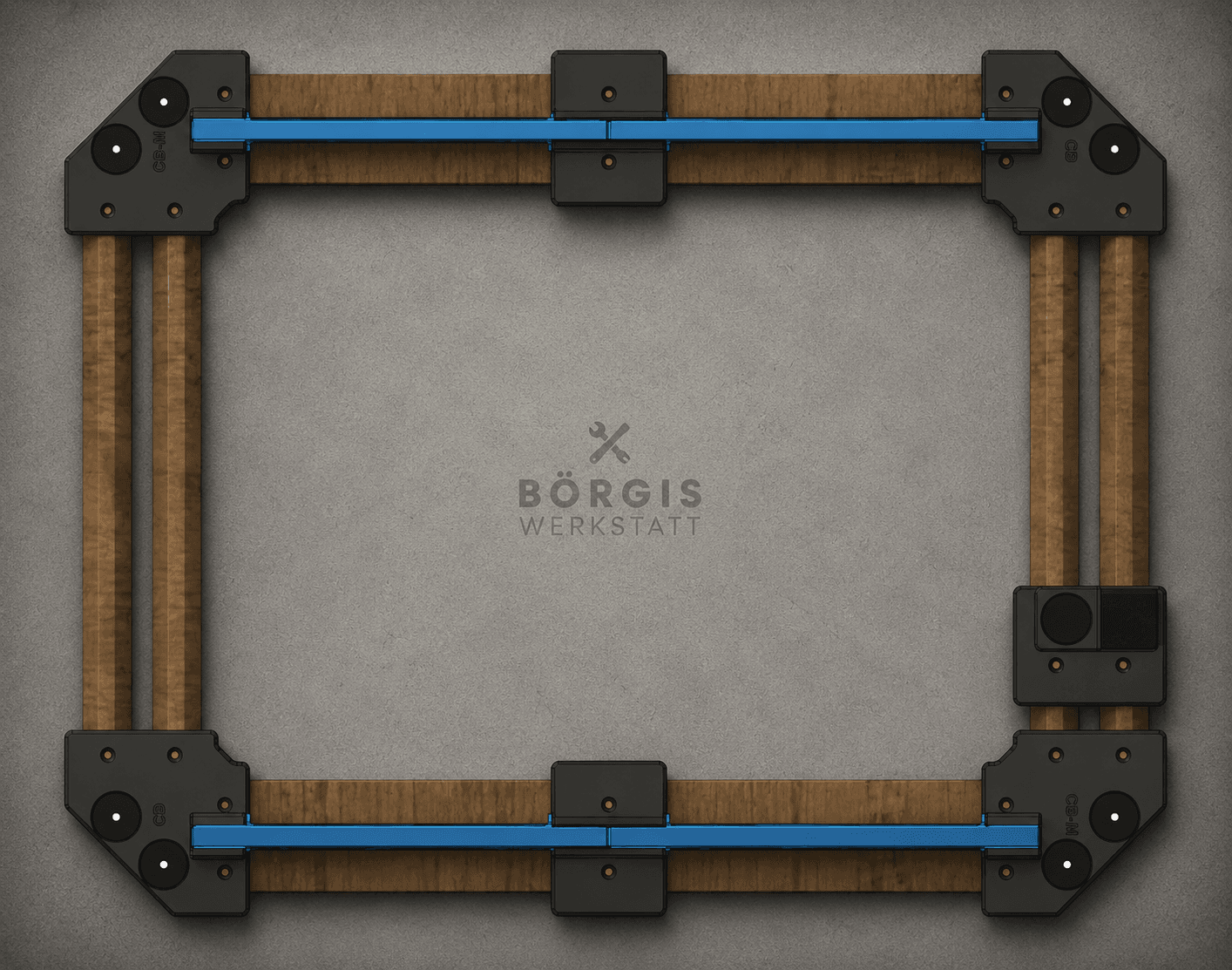

Rechtes Seitenteil fertig montiert

Schritt 2

Finaler Zusammenbau

Verbinde die beiden fertigen Seitenteile mit den Breiten-Holzstangen und schließe den Rahmen zum vollständigen TimberRack.

Wichtig
  • Arbeite auf einer ebenen Fläche, damit sich der Rahmen beim Zusammenstecken nicht verzieht.
  • Stecke die Breiten-Holzstangen erst lose ein und ziehe die Schrauben erst am Ende fest.
  • Kontrolliere vor dem Festziehen, dass alle Ecken vollständig sitzen und die 19-Zoll-Rails parallel stehen.
1

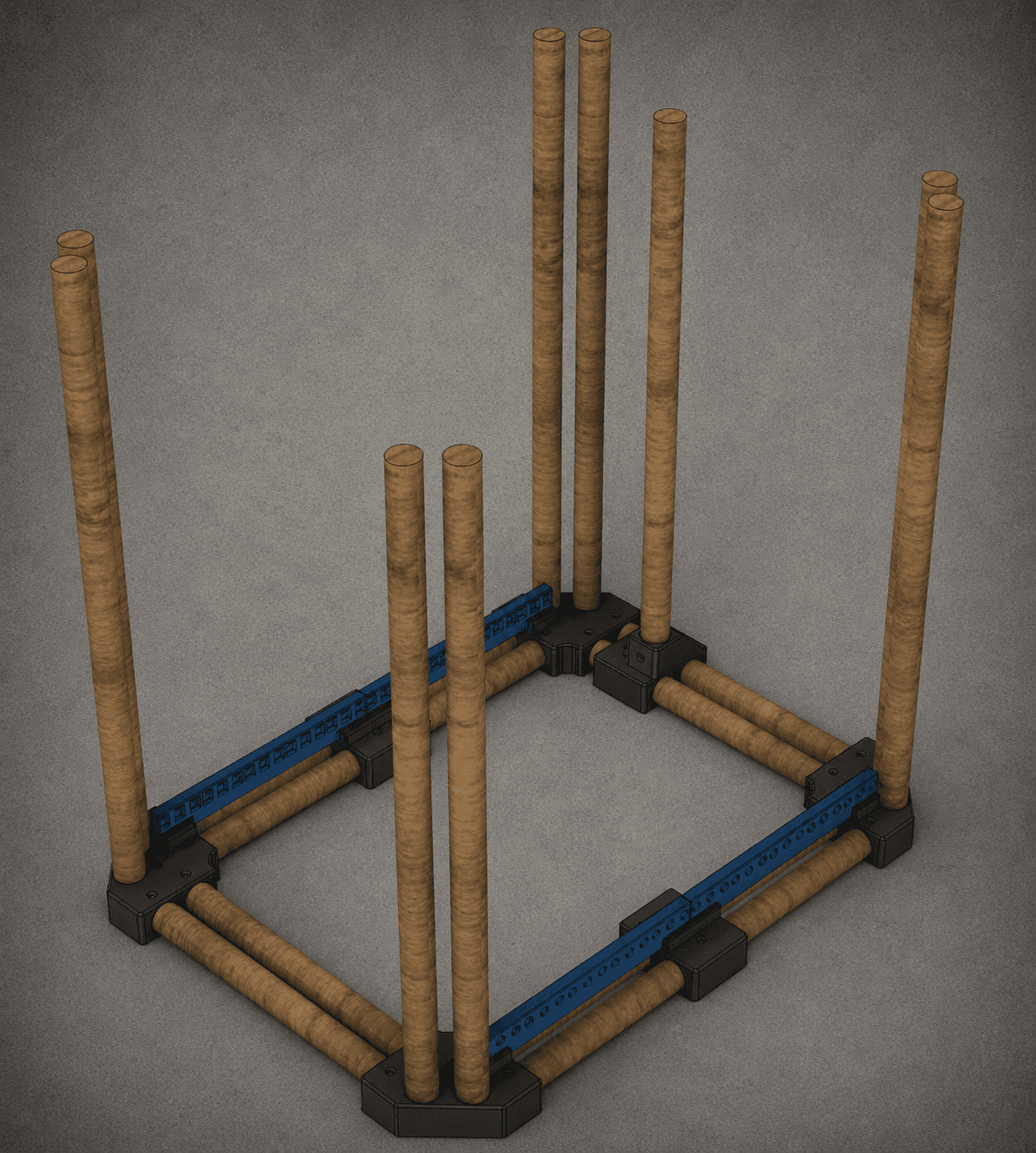

Unteren Rahmen verbinden

Stelle beide fertigen Seitenteile auf und verbinde sie unten mit den Breiten-Holzstangen. Beginne an einer Ecke und arbeite dich ringsum vor, damit der Rahmen während der Montage noch leicht beweglich bleibt.

2

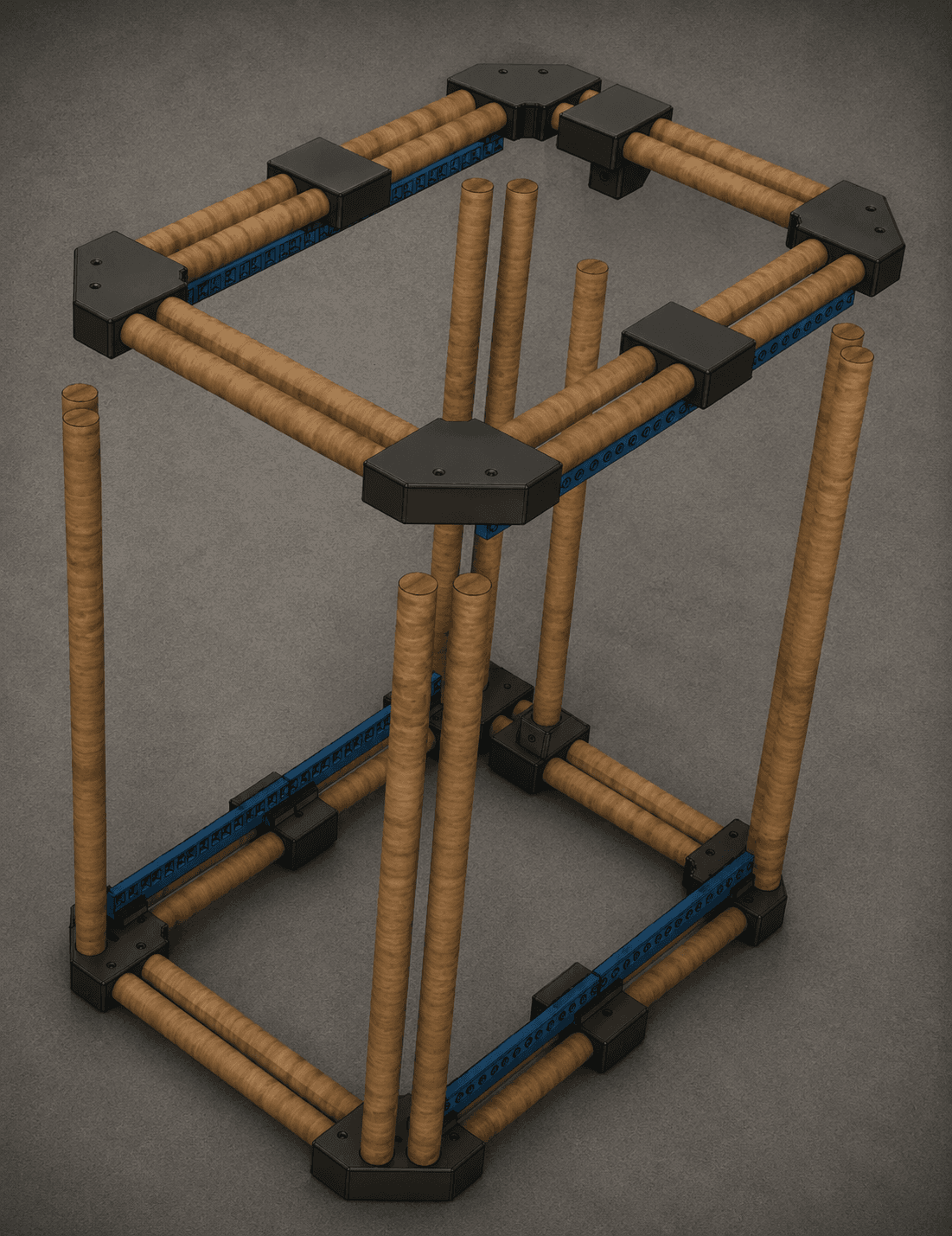

Oberen Rahmen schließen

Setze die oberen Breiten-Holzstangen ein und schiebe die zweite Seite gleichmäßig auf. Die Rails müssen nach innen zeigen, und alle Holzstangen müssen vollständig in den Aufnahmen sitzen.

3

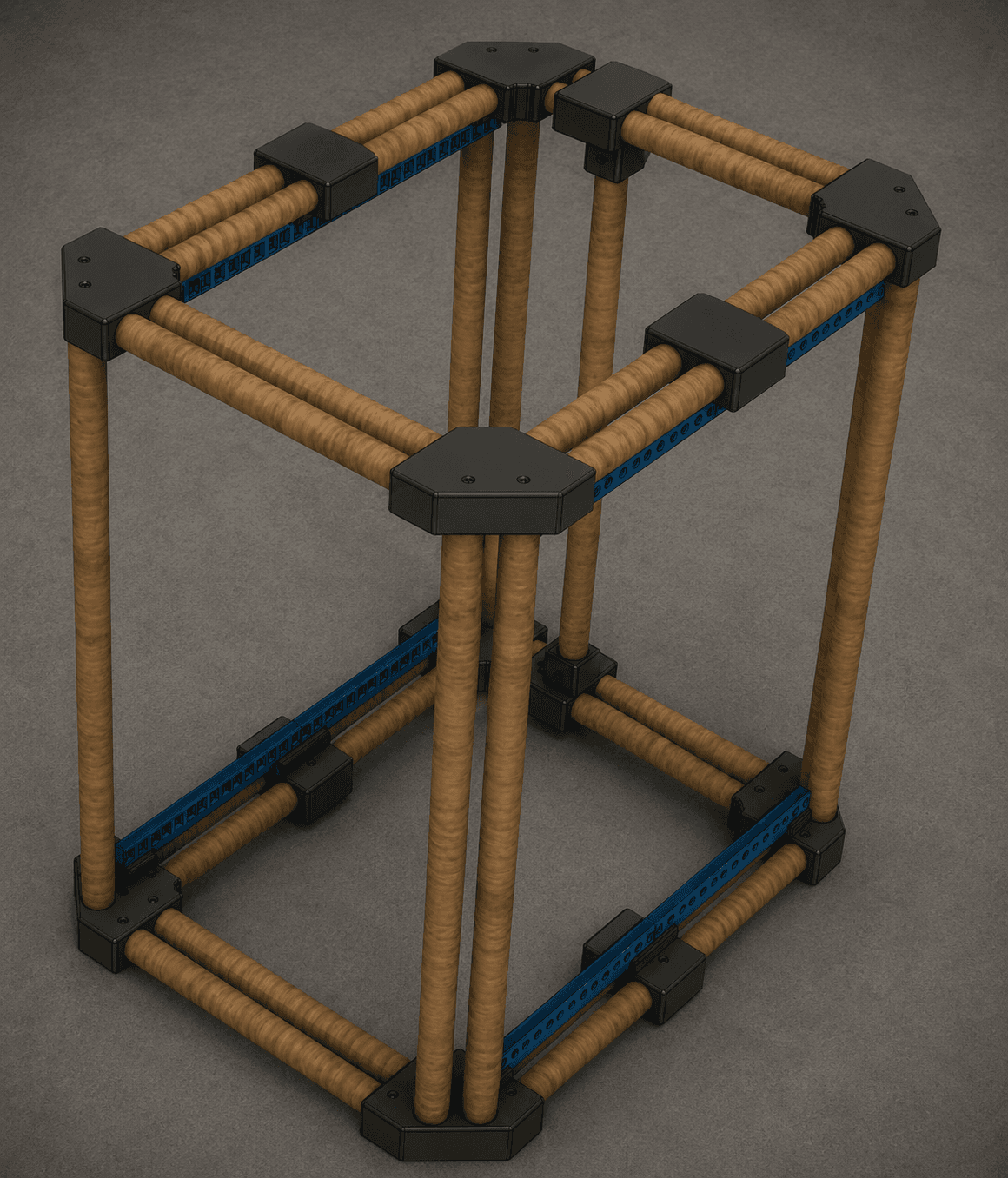

Rahmen ausrichten

Drücke alle Verbindungen gleichmäßig zusammen, richte das Rack rechtwinklig aus und prüfe die Parallelität der Rails vorne und hinten.

4

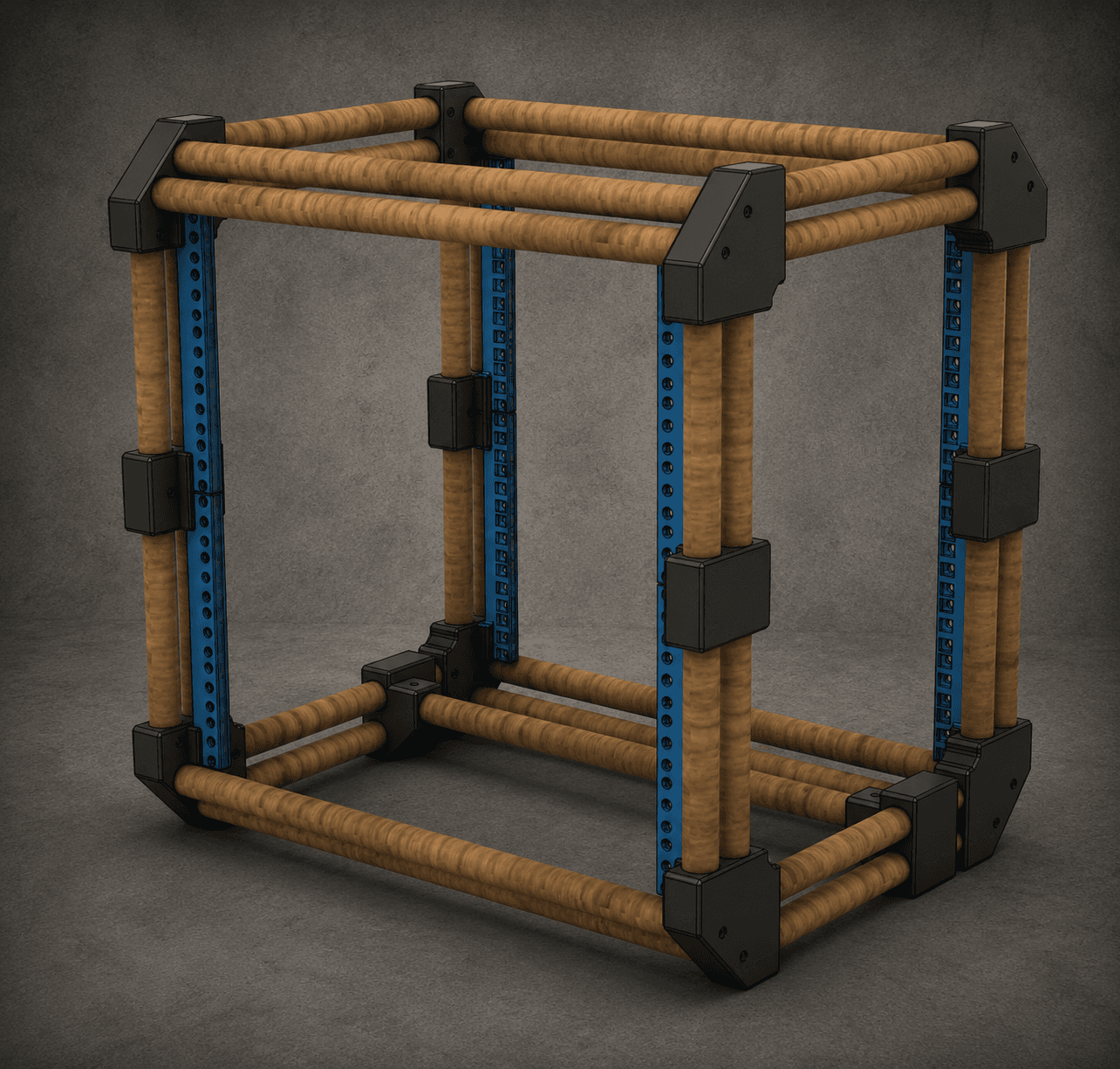

Fertiges TimberRack prüfen

Ziehe zum Schluss alle Schrauben nach, prüfe den Stand und kontrolliere Rail Mounts sowie Rail Extension Blocks. Danach ist der Rahmen bereit für die Hardware.
